如何快速測量軸類零件

　　

隨著自動化加工機床的發展，軸類件加工的節奏越來越快，且對于一個軸類上的多種尺寸的檢測也變的非常重要。如何在短時間（一次測量）內完成軸類零件的長度，直徑，以及相關的形位公差的檢測，成為軸類產品生產商遇到的挑戰。

 針對軸類測量，馬爾有接觸式及非接觸式兩種測量軸類零件的解決方案。本期內容，我們與大家分享馬爾光學軸類檢測儀MarShaft SCOPE plus。馬爾MarShaft SCOPE plus產品根據所測量的工件的長度可以分為 250、350、750 和 1000 四種型號，可以滿足絕大多數客戶的測量需求。

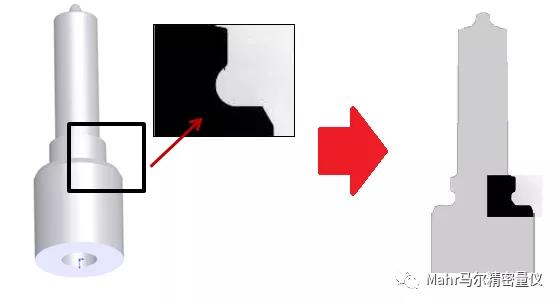

馬爾光學軸類檢測儀采用矩陣掃描的方式，可以掃描整個軸類工件的外表，把多個高像素的照片整合成一張完整的輪廓圖片（如下圖所示）。

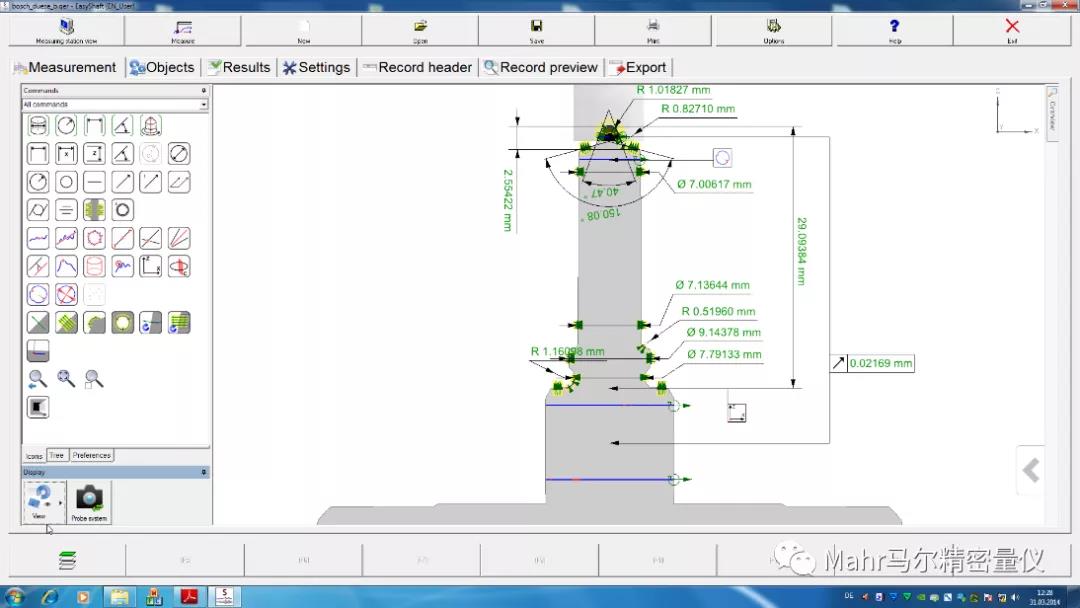

通過MarWin 軟件在掃描得到的軸類工件上選取不同的位置來進行測量，從而可以測量各臺階面的軸向尺寸，不同軸頸的直徑，以及對應位置的跳動和圓度等。



MarShaft SCOPE plus光學軸類測量?jī)x可以應用于測量室和車間使用，可以測量下列數據：

• 外徑和長度

• 半徑和槽

• 輪廓, 形狀和位置公差

• 螺紋和對邊寬度

• 位置和角度

• 交點位置

• 輪廓形態



  為了測量鍵槽、盲孔等光線無法直接照射到的位置，馬爾光學軸類測量?jī)x還為客戶定制了可選配的接觸式探針。該接觸式探針可以在 Z 和 Y 兩個方向接觸被測量工件，從而可以探測到測量軸類工件上盲孔和鍵槽這些位置，完成盲孔和鍵槽上的測量任務。
  探針的針尖是耐磨的紅寶石球頭，且探針系統具有防撞保護功能，客戶不必?fù)?dān)心探針的使用壽命，以及操作者誤操作對探針系統帶來的損傷。

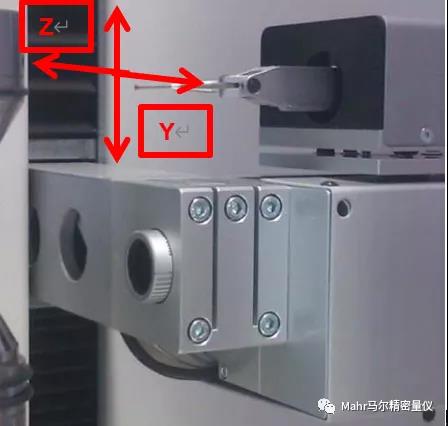

  光學軸類測量?jī)x選配接觸式測針


  由于MarShaft SCOPE plus光學軸類測量?jī)x的高柔性，它對于需要在加工過程中進行產品質量控制的用戶，或者來料入庫檢測都是非常適用。全自動的測量可以避免操作者誤操作對于測量結果的干擾，同時豐富的數據輸出格式可以滿足客戶不同的數據統計分析以及MES系統。
  總之，MarShaft SCOPE plus光學軸類測量?jī)x是您在生產及檢測中的得力助手。馬爾將在近期推出更新一代的光學軸類測量?jī)x，請您關注馬爾官方微信發布的相關信息。
